Griffiges für Glas-Schiebetüren

26. März 2018

Glasklarer Vorteil: Mit dem neuen Schiebetüren-System „Planeo“ von Griffwerk ist die Montage von Schiebetürblätter ganz einfach. Dank Sensa-Montagetechnik werden diese mittels Klemm- oder Klebetechnik fixiert, Klemmbacken sorgen für die nötige Druckverteilung. Damit werden Glas-Bohrungen überflüssig und auch Fehlbohrungen, nicht korrekt sitzende Beschläge, Wartezeiten und damit verbundene Mehrkosten fallen weg. „Planeo“ kann bei Türen bis zu 3 Meter Höhe und einem Gewicht von 120 kg eingesetzt werden.

Flexibel & unkompliziert – so einfach ist die Montage von „Planeo“:

1. Schritt:

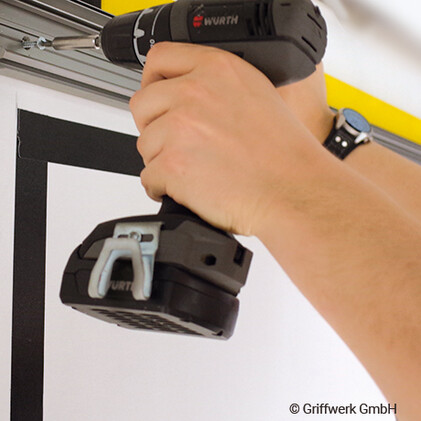

Die Laufschiene an der Wand positionieren und mittels einer Wasserwaage ausrichten. Anschließend die angezeichneten Punkte vorbohren und die Laufschiene montieren.

2. Schritt

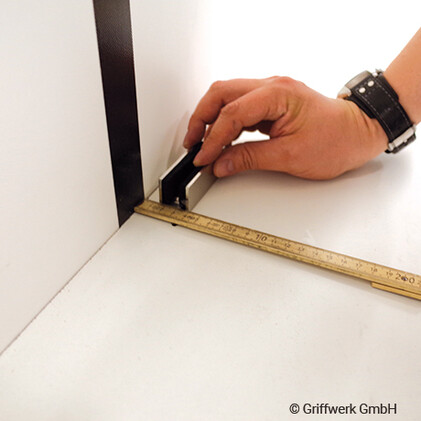

Die Bodenführung entsprechend der Öffnungsrichtung anzeichnen, vorbohren und montieren. Auf glatten Böden die Bodenführung alternativ mit dem mitgelieferten Aufkleber befestigen.

3. Schritt

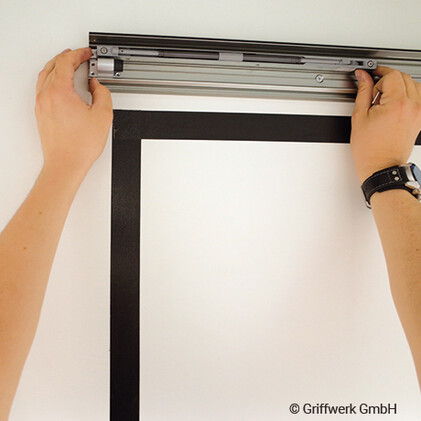

Endstopper und Softeinzug in die Schiene einschieben. Auf der Griffseite bündig mit der Laufschiene und mit dem angegebenen Drehmoment fixieren. Die hinteren Elemente noch nicht befestigen.

4. Schritt

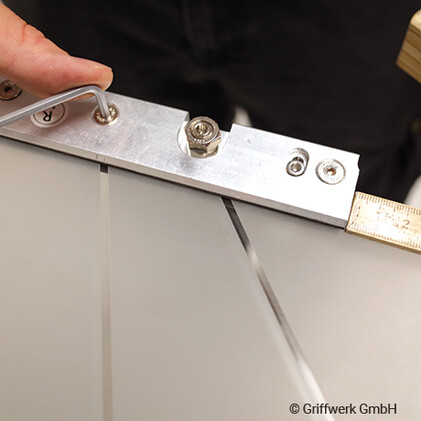

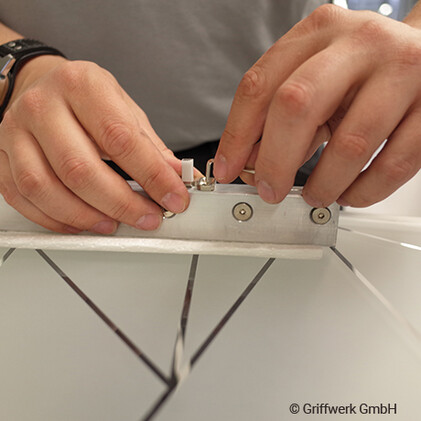

Die Glasscheibe im Bereich der Laufwagen gründlich reinigen. Laufwagen entsprechend der Glasdicke vorbereiten und den Aktivator montieren.

5. Schritt

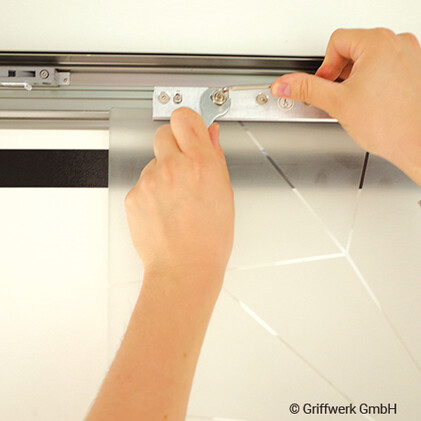

Die Laufwagen auf der Glasscheibe positionieren und mit Drehmoment fixieren. Schraube der Aushängesicherung lösen und nach unten schieben.

6. Schritt

Tür einhängen und über die Verstellschrauben ausrichten. Glastür in Öffnungsstellung bringen. Den hinteren Stopper und den Softeinzug in dieser Position fixieren.

7. Schritt

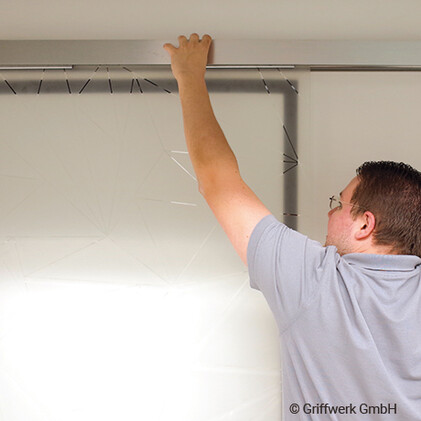

Aushängesicherung einstellen, gegebenenfalls den Aktivator anpassen, Blende aufbringen, mit beiliegenden Madenschrauben fixieren und anschließend die Endkappen aufstecken.

8. Schritt

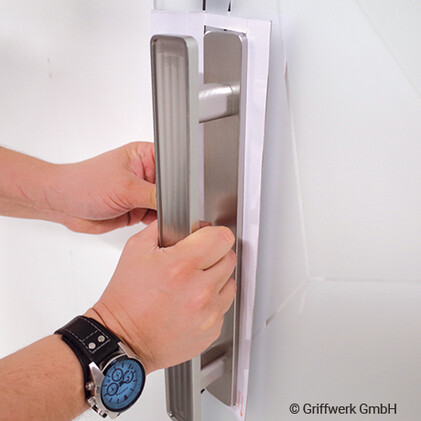

Griffstangen oder -muscheln per Sensa-Klebetechnik fixieren. Eine Schablone hilft bei der Platzierung und liegt jeder Verpackung bei. Das Vermaßen für Glasbohrungen wird damit überflüssig.
