ClipJuAn® - das unsichtbare Verlegesystem

Das Terrassen-Multitalent für einen unsichtbaren Auftritt mit starker Wirkung

Ein geniale Lösung kann ganz einfach sein: clipJuAn® ist ein unsichtbares Verlegesystem für vorgefräste Terrassendielen, welches sich rasch und unkompliziert umsetzen lässt:

  • Das Ergebnis ist eine unsichtbare, ästhetisch ansprechende und fehlerfreie Befestigung.
  • Das Holz wird in der Oberfläche weder gebohrt noch gefräst, weshalb es keine Splitter oder Schiefer gibt.
  • Der Clip trennt die Terrassendiele von der Unterkonstruktion – und garantiert somit die Anforderungen an eine ordentliche Hinterlüftung.
  • Die Terrassendielen werden ganz automatisch perfekt ausgerichtet.
  • Dieses System bietet eine unvergleichliche Geschwindigkeit sowie absoluten Komfort in der Verlegung.

Beispiel clipJuAn® Rail-System:

clipJuAn® Perfect Rail

In drei verschiedenen Höhen erhältlich (24 mm, 39 mm, 56 mm). Die Clips sind bereits auf der Alu-Schiene montiert. Die Perfect Rail kann alleine oder in Kombination mit Stellfüßen (selbsttragend auf 1,2 m) verwendet werden.




clipJuAn® Flat Rail

Ist vorgesehen für Terrassen mit geringen Aufbauhöhen, z.B. im Zuge von Renovierungen. Die Flat Rail (Höhe 12 mm) kann aber auch direkt auf Unterkonstruktionsstaffel verschraubt werden. Die Clips sind bereits auf der Alu-Schiene montiert.

Dauerhaftigkeit und Stabilität

Mit clipJuAn® setzen Sie auf ein ultra-widerstandsfähiges Material: Dieser besondere Clip wird aus POM (Polyoxymethylen) hergestellt – einem Kunststoff mit höchsten technischen Eigenschaften, der zum Beispiel auch bei der Herstellung von Skischuhen eingesetzt wird. Zudem hat clipJuAn® die härtesten Tests erfolgreich durchlaufen, speziell in Bezug auf Scherkräfte unter extremen Temperaturschwankungen.

Wer seine Holzterrasse mit dem System von clipJuAn® verlegt, der kann sein erstes Sonnenbad auf der neuen Terrasse besonders rasch genießen. Die Zeitersparnis im Vergleich zu einer konventionellen Montage mit verschraubten Terrassenbrettern beträgt: 31 % bei Verwendung des clipJuAn® STAB und je nach Form des Projektes bis zu 70 % bei Verwendung der clipJuAn Rail Syteme® (PERFECT RAIL oder FLAT RAIL).

Diele und Befestigung im Querschnitt
Diele und Befestigung im Querschnitt

  • Die Abstände zwischen den Terrassendielen sind vorgegeben, was eine perfekte Ausrichtung garantiert.
  • Die Nut auf der Rückseite reduziert die Spannung im Holz und verbessert dadurch die Stabilität.
  • Diese Entspannungsnuten reduzieren das Verziehen und Veformen des Holzes um bis zu 40 Prozent.

Die Vorteile dieses Terrassen-Systems

Flexibilität

  • Die ovalen Schraublöcher des clipJuAn® geben im verschraubten Zustand zusätzliche Flexibilität.
  • Dadurch wird das natürliche Quellen und Schwinden von Holz berücksichtigt und unterstützt.


Langlebigkeit

  • Die Auszugsfestigkeit der Terrassendiele liegt bei bis zu 160 kg/Befestigungspunkt.
  • Die Dicke der Clip-Auflage garantiert eine klare Trennung und somit auch die Hinterlüftung zwischen Diele und Unterkonstruktion.
  • Der Clip ist vor UV-Strahlung geschützt (nur diese Strahlung könnte die Eigenschaften von Polyoxymethylen unter Umständen beeinflussen).


Austauschbarkeit

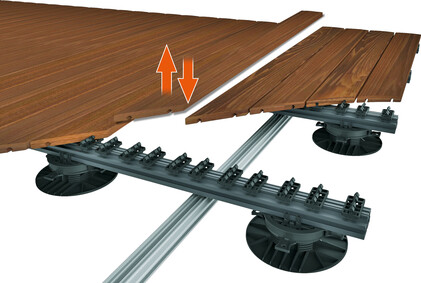

  • Der Austausch einzelner beschädigter Terrassendielen ist wie abgebildet möglich – mit dem neuen „Perfect Rail“-System ist eine De- und Neumontage mit entsprechendem Werkzeug sogar noch einfacher.

Die Befestigung im Detail

RAIL-Systeme JuAn®

Die Rail-Systeme sind die ersten nicht sichtbare Verlegesystem, welche eine einfache und saubere Demontage sowie Neumontage von einzelnen Dielen ermöglichen.

Die Clips sind bereits auf Alu-Unterkonstruktion montiert und müssen nicht mehr mittels Schrauben befestigt werden!

Art.Nr. Bezeichnung VPE
55040/0055 Befestigungsschiene Perfect Rail - 56 x 63 x 1.984 mm 1 Stk.
55040/0056 Befestigungsschiene Perfect Rail - 39 x 63 x 1.984 mm 1 Stk.
55040/0057 Befestigungsschiene Perfect Rail - 24 x 63 x 1.984 mm 1 Stk.
55040/0058 Befestigungsschiene Flat Rail - 12 x 55 x 1.984 mm 1 Stk.



clipJuAn® Blenden

Der Top Cube verbindet die Blendenhalterung auf der Perfect Rail. Die Blendenhalterung für ein (B1), zwei (B2) oder drei (B3) Reihen an Blenden kann im Anschluss einfach auf den Top Cube verschraubt werden. Als Blende an sich wird der Holz-Deckbelag auf die Blendenhalter geclipst.

Art.Nr. Bezeichnung VPE
55040/0045 Blendenbefestigung Top Cube - inkl. 4 Stk.Top Screw und Schrauben 4 Stk.
55040/0043 Blendenhalter clipJuAn® B1 - 12 x 55 x 97 mm, inkl. Schrauben ES gehärtet 1 Stk.
55040/0044 Blendenhalter clipJuAn® B1 - 12 x 55 x 221 mm, inkl. Schrauben ES gehärtet 1 Stk.
55040/0048 Blendenhalter clipJuAn® B1 - 12 x 55 x 345 mm, inkl. Schrauben ES gehärtet 1 Stk.





clipJuAn® STAB

Der „clipJuAn® STAB“ bietet eine einfache Befestigung für Unterkonstruktionen aus Holz oder Aluminium und wird für eine Dielen-Systembreite von 118 mm eingesetzt. Wir empfehlen die Unterkonstruktion bei Dielenstößen doppelt auszuführen.

Art.Nr. Bezeichnung VPE
55040/0038 Befestigungsclip clipJuAn® Stab 118 - 17 x 60 x 370 mm, 6 Schrauben / Leiste 280 Stk.
55040/0037 Befestigungsclip clipJuAn® Stab 118 - 17 x 60 x 370 mm, 6 Schrauben / Leiste 1 Stk.
55040/0016 Schraube clipJuAn® Solo - 4,5 x 35 mm 200 Stk.
55040/0029 Hybrid Polymerkleber X-Press 1 Stk.



clipJuAn® SOLO

Der „clipJuAn® SOLO“ wird für die Befestigung von ungewöhnlichen Flächen verwendet, zum Beispiel für gerundete Wege oder frei geformte Randbereiche.

Art.Nr. Bezeichnung VPE
55040/0001 Befestigungsclip clipJuAn® Solo 50 Stk.
55040/0011 Befestigungsclip clipJuAn® Solo 1 Stk.
55040/0034 Befestigungsclip clipJuAn® Solo 1 Stk.

Passende Terrassen-Dielen

Thermo-Esche

Die Esche ist ein typisches europäisches Holz. Sie ist für ihre Widerstandsfähigkeit bekannt, die durch thermische Behandlung nochmals gesteigert wird. Diese Holzart weist eine ähnliche Dichte/Härte wie Eiche auf und ist durch den dunkelbraunen Farbton auch optisch sehr reizvoll. Die thermische Behandlung erzeugt eine besondere Stabilität, die eine lange Lebensdauer garantiert. Dennoch empfehlen wir eine Behandlung mit Pflegeöl, um die Holzfarbe zu konservieren und um Vergrauung zu vermeiden.

Thermo-Kiefer

Thermisch modifiziertes Kiefernholz aus skandinavischen Wuchsgebieten ist fein gewachsen, überzeugt durch das harmonische Astbild (Flügeläste) und zeigt sich durch die spezielle Behandlung extrem widerstandsfähig. Aufgrund ihrer geringen Dichte wirkt die Thermo-Kiefer stark isolierend. Durch die thermische Behandlung wird eine besondere Stabilität erzeugt, die eine lange Lebensdauer garantiert. Dennoch empfehlen wir eine Behandlung mit Pflegeöl, um die Holzfarbe zu konservieren und um Vergrauung zu vermeiden.

Kebony - Pinus Radiata

Die Pinus Radiata stammt aus nachhaltig bewirtschafteten Wäldern. Dieses Holz wird einem äußerst wirkungsvollen und umweltfreundlichen Verfahren unterzogen: der Kebonierung. Durch Einbringung von pflanzlichen Wirkstoff en (Furfylalkohol) wird die Dichte und somit die Widerstandskraft sowie die Lebensdauer erhöht. Kebony wurde für dieses ökologische Veredelungsverfahren sogar mit dem „Swan Nordic Eco Label“ ausgezeichnet.

Accoya - Pinus Radiata

Wer auf der Suche nach einem soliden Holz aus nachhaltiger Waldkultur ist, welches absolut unbelastet, formstabil und in der Lebensdauer jedem tropischen Holzart überlegen ist, der hat es mit Accoya gefunden. Dieses besonders veredelte Holz bietet eine verdreifachte Karboneinlagerung, stellt aber trotzdem kein Recycling-Problem dar. Accoya ist ein absolutes Paradebeispiel für anspruchsvolle Holz-Bearbeitungstechnologie.
